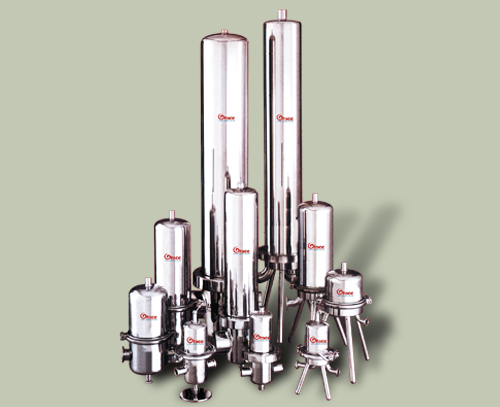

不鏽鋼滅菌過濾器

不鏽鋼氣體過濾器

空氣流向:從外向內穿過濾心,請根據殼體標籤上箭頭方向安裝。

配置手動排水閥,定期排除積水,可選蒸汽疏水閥。

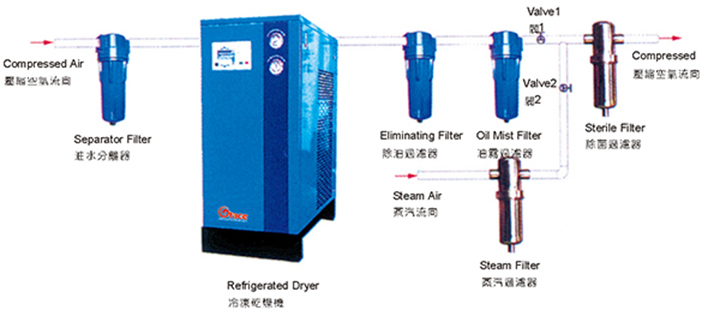

除菌過濾器前必須至少有三級符合工藝品質要求的預過濾,除菌過濾氣得壓縮空氣必須無水、無污染、無油。

定期殺菌,每週1~2次,每次20~30分鐘,採用經過1μm氣體過濾精度蒸汽過濾器處理過的潔淨蒸汽殺菌,蒸汽溫度<130℃,蒸汽壓力<2.5bar,如蒸汽壓力溫度大於設計值,則須配裝減壓閥。

經過殺菌後的除菌過濾器,使用前先經過潔淨壓縮空氣吹乾並排空後再緩慢開啟閥門逐漸升壓,重新使用。

經過50次蒸汽殺菌後或濾心壓差到0.7~1bar時,應更換除菌濾心。

尺寸規格表
型號 流量
m3/Min
出入口徑 外型尺寸(mm) 替換型號
A B C
AZ-15G-1 1 DN15 180 340 80 EAZ-1
AZ-20G-2 2 DN20 180 340 80 EAZ-2
AZ-25G-3 3 DN25 180 340 80 EAZ-3
AZ-40F-6 6 DN40 240 570 100 EAZ-6
AZ-40F-9 9 DN40 240 570 100 EAZ-9
AZ-50F-12 12 DN50 240 820 100 EAZ-12
AZ-50F-15 15 DN50 240 1080 100 EAZ-15
AZ-50F-18 18 DN50 240 1080 100 EAZ-18
AZ-80F-24 24 DN80 420 920 150 EAZ-12x2
AZ-80F-30 30 DN80 420 1080 150 EAZ-15x2
AZ-100F-45 45 DN100 420 1080 150 EAZ-15x3
AZ-100F-54 54 DN100 420 1200 150 EAZ-18x3

氣體過濾器
最低入口壓力(bar) 1 3 5 7 9
換算係數 0.3 0.5 0.8 1 1.2
空氣壓力5bar,氣量6m3/Min,對應換算係數Q為0.8,則應6/0.8=7.5m3/Min。
根據適當放大原則,應選型號為AZ-40F-9過濾器。
