空气流向:从外向内穿过滤芯,请根据壳体标签上箭头方向安装。

配置手动排水阀,定期排除积水,可选蒸汽疏水阀。

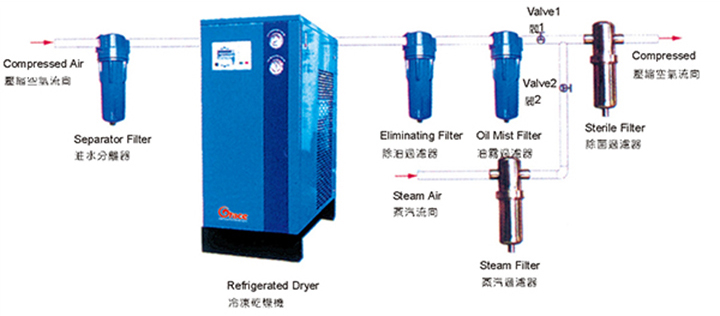

除菌过滤器前必须至少有三级符合工艺品质要求的预过滤,除菌过滤气得压缩空气必须无水、无污染、无油。

定期杀菌,每周1~2次,每次20~30分钟,采用经过1μm气体过滤精度蒸汽过滤器处理过的洁净蒸汽杀菌,蒸汽温度<130℃,蒸汽压力<2.5bar,如蒸汽压力温度大于设计值,则须配装减压阀。

经过杀菌后的除菌过滤器,使用前先经过洁净压缩空气吹干并排空后再缓慢开启阀门逐渐升压,重新使用。

经过50次蒸汽杀菌后或滤芯压差到0.7~1bar时,应更换除菌滤芯。

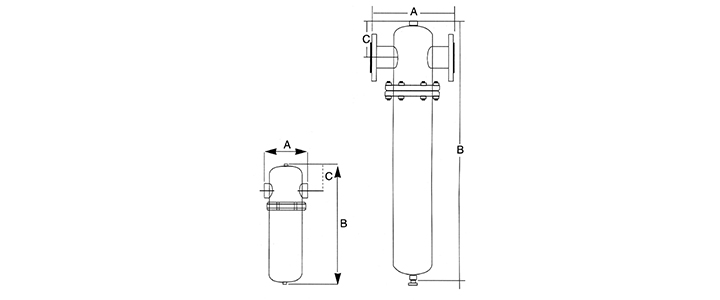

尺寸规格表
型号 流量
m3/Min
出入口径 外型尺寸(mm) 替换型号
A B C
AZ-15G-1 1 DN15 180 340 80 EAZ-1
AZ-20G-2 2 DN20 180 340 80 EAZ-2
AZ-25G-3 3 DN25 180 340 80 EAZ-3
AZ-40F-6 6 DN40 240 570 100 EAZ-6
AZ-40F-9 9 DN40 240 570 100 EAZ-9
AZ-50F-12 12 DN50 240 820 100 EAZ-12
AZ-50F-15 15 DN50 240 1080 100 EAZ-15
AZ-50F-18 18 DN50 240 1080 100 EAZ-18
AZ-80F-24 24 DN80 420 920 150 EAZ-12x2
AZ-80F-30 30 DN80 420 1080 150 EAZ-15x2
AZ-100F-45 45 DN100 420 1080 150 EAZ-15x3
AZ-100F-54 54 DN100 420 1200 150 EAZ-18x3


最低入口压力(bar) 1 3 5 7 9
换算系数 0.3 0.5 0.8 1 1.2
空气压力5bar,气量6m3/Min,对应换算系数Q为0.8,则应6/0.8=7.5m3/Min。
根据适当放大原则,应选型号为AZ-40F-9过滤器。
