紙框濾網

摺疊濾網

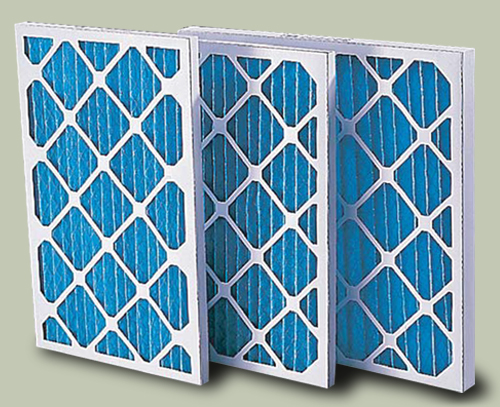

    GRACE紙框摺疊式空氣濾網,是使用長效靜電型濾材,可長時間對微細粉塵具有高的靜電吸引力,捕集效率高,且粉塵堆積在纖維表面及分散情況較一般靜電濾材來得均勻,故壓損增加較為緩慢,相對濾材的使用壽命比他廠的更長。
    外框由堅固,防潮的硬紙框製成。結構堅固,不陷縮,扭曲及變形。前後以對角線固定濾材,並將金屬網黏合在出風口面上,固定濾材折疊效果及形狀。
    常用於空調箱之第一道空氣過濾。專用於精密工業、如製藥、食品、電子半導體、IC、研究室、實驗室、醫院等無塵室之氣體過濾系統。

初效35%紙框
稱呼尺寸 實際尺寸(吋) Low Velocity High Velocity 濾材面積
風量
CFM
壓損 風量
CFM
壓損
1" 12X24X1 113/8X233/8X7/8 600 0.15 1000 0.33 4.5
16X20X1 153/8X193/8X7/8 667 0.15 1110 0.33 4.8
16X25X1 153/8X243/8X7/8 834 0.15 1390 0.33 6.1
20X20X1 193/8X193/8X7/8 834 0.15 1390 0.33 6.1
20X24X1 193/8X233/8X7/8 1000 0.15 1666 0.33 7.3
20X25X1 193/8X243/8X7/8 1042 0.15 1735 0.33 7.6
24X24X1 233/8X233/8X7/8 1200 0.15 2000 0.33 8.9
2" 12X24X2 113/8X233/8X17/8 600 0.12 1000 0.25 8.7
16X20X2 153/8X193/8X17/8 667 0.12 1110 0.25 10.0
16X25X2 153/8X243/8X17/8 834 0.12 1390 0.25 12.4
20X20X2 193/8X193/8X17/8 834 0.12 1390 0.25 12.4
20X24X2 193/8X233/8X17/8 1000 0.12 1666 0.25 14.8
20X25X2 193/8X243/8X17/8 1042 0.12 1735 0.25 15.5
24X24X2 233/8X233/8X17/8 1200 0.12 2000 0.25 17.8
4" 12X24X4 113/8X233/8X37/8 600 0.10 1000 0.28 14.0
16X20X4 153/8X193/8X37/8 667 0.10 1110 0.28 15.5
16X25X4 153/8X243/8X37/8 834 0.10 1390 0.28 19.6
20X20X4 193/8X193/8X37/8 834 0.10 1390 0.28 19.6
20X24X4 193/8X233/8X37/8 1000 0.10 1666 0.28 23.0
20X25X4 193/8X243/8X37/8 1042 0.10 1735 0.28 24.0
24X24X4 233/8X233/8X37/8 1200 0.10 2000 0.28 28.0
1. 1"及2"是根據300FMP的低流速及500FPM高流速的操作範圍而定。
2. 4"是根據300FPM低流速及625FPM高流速操作範圍而定。
