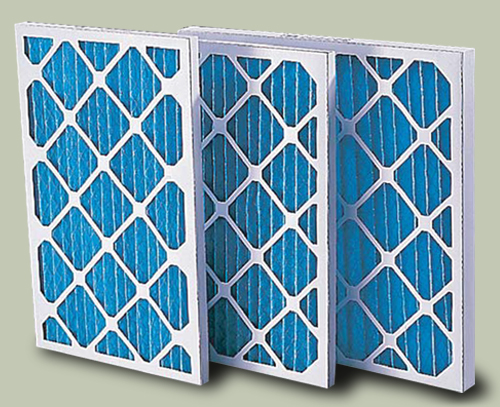

GRACE纸框折迭式空气滤网,是使用长效静电型滤材,可长时间对微细粉尘具有高的静电吸引力,捕集效率高,且粉尘堆积在纤维表面及分散情况较一般静电滤材来得均匀,故压损增加较为缓慢,相对滤材的使用寿命比他厂的更长。
外框由坚固,防潮的硬纸框制成。结构坚固,不陷缩,扭曲及变形。前后以对角线固定滤材,并将金属网黏合在出风口面上,固定滤材折迭效果及形状。
常用于空调箱之第一道过滤。专用于精密工业、如制药、食品、电子半导体、IC、研究室、实验室、医院等无尘室之过滤系统。
初效35%纸框 | |||||||
---|---|---|---|---|---|---|---|
称呼尺寸 | 实际尺寸(吋) | Low Velocity | High Velocity | 滤材面积 | |||
风量 CFM |
压损 | 风量 CFM |
压损 | ||||
1" | 12X24X1 | 113/8X233/8X7/8 | 600 | 0.15 | 1000 | 0.33 | 4.5 |
16X20X1 | 153/8X193/8X7/8 | 667 | 0.15 | 1110 | 0.33 | 4.8 | |
16X25X1 | 153/8X243/8X7/8 | 834 | 0.15 | 1390 | 0.33 | 6.1 | |
20X20X1 | 193/8X193/8X7/8 | 834 | 0.15 | 1390 | 0.33 | 6.1 | |
20X24X1 | 193/8X233/8X7/8 | 1000 | 0.15 | 1666 | 0.33 | 7.3 | |
20X25X1 | 193/8X243/8X7/8 | 1042 | 0.15 | 1735 | 0.33 | 7.6 | |
24X24X1 | 233/8X233/8X7/8 | 1200 | 0.15 | 2000 | 0.33 | 8.9 | |
2" | 12X24X2 | 113/8X233/8X17/8 | 600 | 0.12 | 1000 | 0.25 | 8.7 |
16X20X2 | 153/8X193/8X17/8 | 667 | 0.12 | 1110 | 0.25 | 10.0 | |
16X25X2 | 153/8X243/8X17/8 | 834 | 0.12 | 1390 | 0.25 | 12.4 | |
20X20X2 | 193/8X193/8X17/8 | 834 | 0.12 | 1390 | 0.25 | 12.4 | |
20X24X2 | 193/8X233/8X17/8 | 1000 | 0.12 | 1666 | 0.25 | 14.8 | |
20X25X2 | 193/8X243/8X17/8 | 1042 | 0.12 | 1735 | 0.25 | 15.5 | |
24X24X2 | 233/8X233/8X17/8 | 1200 | 0.12 | 2000 | 0.25 | 17.8 | |
4" | 12X24X4 | 113/8X233/8X37/8 | 600 | 0.10 | 1000 | 0.28 | 14.0 |
16X20X4 | 153/8X193/8X37/8 | 667 | 0.10 | 1110 | 0.28 | 15.5 | |
16X25X4 | 153/8X243/8X37/8 | 834 | 0.10 | 1390 | 0.28 | 19.6 | |
20X20X4 | 193/8X193/8X37/8 | 834 | 0.10 | 1390 | 0.28 | 19.6 | |
20X24X4 | 193/8X233/8X37/8 | 1000 | 0.10 | 1666 | 0.28 | 23.0 | |
20X25X4 | 193/8X243/8X37/8 | 1042 | 0.10 | 1735 | 0.28 | 24.0 | |
24X24X4 | 233/8X233/8X37/8 | 1200 | 0.10 | 2000 | 0.28 | 28.0 |
2. 4"是根据300FPM低流速及625FPM高流速操作范围而定。
